1.1 Ta'riflar va asosiy funktsiyalar

Sug'urta - bu elektr zanjirlari orqali haddan tashqari oqim o'tganda elektr zanjirlarini uzib, haddan tashqari oqimdan himoya qilish uchun mo'ljallangan muhim elektr xavfsizligi qurilmasi. Asosiy sug'urta funktsiyasi boshqariladigan eritish mexanizmiga tayanadi, bunda odatda kumush, mis yoki rux qotishmasidan yasalgan metall element eriydi va nominal quvvatidan tashqari oqim darajasiga duchor bo'lganda yoy bo'shlig'ini hosil qiladi. Ushbu boshqariladigan uzilish elektr jihozlari, simlar shikastlanishining oldini oladi va elektr tizimlarida yong'in xavfini yo'q qiladi.

Asosiy funktsiyalarga quyidagilar kiradi:

Haddan tashqari oqimdan himoya qilish:Supero'tkazuvchilar va komponentlarning haddan tashqari qizishi yoki yong'inga tushishining oldini oladi.

Mexanik yordam:Sug'urta ushlagich yoki rozetka ichiga mahkam o'rnatilishi va past kontakt qarshiligini saqlab turishi kerak.

Xizmat ko'rsatish imkoniyati:Turlisug'urta turlarioson almashtirish yoki dalaga texnik xizmat ko'rsatish uchun mo'ljallangan.

Asosiy variantlar orasidasug'urta bloklari, sug'urta kliplari, vakartrij ushlagichlari, har biri alohida foydalanish holatlari uchun optimallashtirilgan.

1.2 Sug'urta ushlagichlari qayerda ishlatiladi (sanoat suratlari)

Turli sohalar xavfsizlik va ishonchlilikni ta'minlash uchun sug'urtalarga tayanadi:

Maishiy elektronika:Noutbuklar, televizorlar va jihozlardagi kichik kartrij va tenglikni{0}}o‘rnatilgan sigortalar.

Avtomobilsozlik:Pichoqli sigortalar va ichki ushlagichlar 12V/48V jabduqlar, EV akkumulyator paketlari va DC{2}}DC konvertorlarini himoya qiladi.

Sanoat nazorati:Dvigatelni boshqarish markazlari va kommutatorlarda silindrsimon sigortalar va DIN relsli ushlagichlar.

Yuqori kuchlanish tarmoqlari:Transformatorlar va yordamchi vositalarni taqsimlash uchun murvatlangan yoki kvadrat{0}}korpus.





2.1 Past kuchlanish va yuqori voltli sigortalar

Past kuchlanishli sug'urta va yuqori voltli sug'urta turlari o'rtasidagi asosiy farq ularning tuzilishi, materiallari va mo'ljallangan ish muhitida yotadi. Past kuchlanishli sigortalar odatda 1000V AC yoki 1500V doimiy kuchlanishli tizimlarda ishlaydi, bu turar-joy, tijorat va engil sanoat ilovalarini qamrab oladi. Bularsigortalar turlariodatda tarqatish panellarida, dvigatelni boshqarish markazlarida va o'rtacha noto'g'ri oqimlar va kuchlanish kutilgan uskunalarni himoya qilish davrlarida topiladi.

Yuqori kuchlanishli sigortalar, aksincha, 1000V AC dan ortiq elektr tizimlari uchun ishlab chiqilgan, ko'pincha o'rta kuchlanishli ilovalarda 3kV dan 38kV gacha va yuqori kuchlanishli uzatish tizimlarida 38kV dan ortiq. Yuqori kuchlanishli sug'urta turlarining konstruktsiyasi yuqori energiya nosozliklarini samarali to'xtatish uchun-silikat qumi yoki maxsus gazlar kabi ixtisoslashgan kamon o'chirish vositalarini o'z ichiga oladi. Ushbu sigortalar noto'g'ri uzilishlar paytida hosil bo'ladigan mexanik kuchlanishlarga bardosh berish va yuqori kuchlanishli ishlash uchun etarli elektr bo'shliqlarini ta'minlash uchun mo'ljallangan mustahkam keramika yoki kompozit korpuslarga ega.

Ushbu sug'urta toifalari uchun dastur muhiti sezilarli darajada farq qiladi. Past kuchlanishli sigortalar binolar va sanoat ob'ektlarida motorlar, transformatorlar, yoritish davrlari va elektron yuklar kabi uskunalarni himoya qiladi. Yuqori kuchlanishli sigortalar, birinchi navbatda, elektr uzatish va tarqatish tizimlarida, transformatorlarni, o'tish moslamalarini va havo liniyalarini himoya qilishda qo'llaniladi, bu erda nosozliklar oqimlari o'n minglab amperlarga yetishi mumkin va maxsus uzilish imkoniyatlarini talab qiladi.



2.2 AC va shahar Sigortalari

AC sug'urta va shahar sug'urta turlari o'rtasidagi farq joriy xatti-harakatlar va kamon xususiyatlaridagi asosiy farqlardan kelib chiqadi. O'zgaruvchan tok tabiiy ravishda har bir tsiklda nolni ikki marta kesib o'tadi (odatda 60 Gts chastotali tizimlarda sekundiga 120 marta), tabiiy yoy o'chib ketish nuqtalarini ta'minlaydi. Ushbu nol{4}}oʻtish hodisasi oʻzgaruvchan tok sugʻurtalariga nosozlik toklarini tezroq uzib qoʻyish imkonini beradi, chunki oqim nolga yaqinlashganda yoy tabiiy ravishda oʻchadi.

To'g'ridan-to'g'ri tok doimiy qutblilik va kattalikni saqlab, yoyning o'chib ketishi uchun tabiiy nol -o'tish nuqtalarini ta'minlamasligi sababli doimiy tok sigortalari ancha katta qiyinchiliklarga duch keladi. Binobarin, doimiy to'lqinli sug'urta turlari kamonni majburan o'chirish uchun-yaxshilangan yoyni o'chirish imkoniyatlarini, jumladan, maxsus plomba moddalarini, uzunroq yoy yo'llarini va kuchli magnit zarba-uyini talab qiladi. Doimiy oqimning uzluksiz tabiati shuni anglatadiki, yoy o'rnatilgandan so'ng u o'zini ushlab turishga moyil bo'lib, ko'proq agressiv uzilish mexanizmlarini talab qiladi.

Bular orasidagi tanlovsigortalar turlarikritik jihatdan energiya tizimining xususiyatlariga bog'liq. AC sug'urta an'anaviy elektr taqsimlash tizimlari, motorli drayvlar va ko'pgina sanoat uskunalari uchun javob beradi. Doimiy oqim sigortalari akkumulyator tizimlari, quyosh fotovoltaik qurilmalari, elektr transport vositalari va doimiy tok motorli drayverlari uchun zarurdir, bunda tabiiy oqimning nol kesishuvi-yo‘qligi maxsus uzilish imkoniyatlarini talab qiladi. Zamonaviy shahar sug'urtalari ko'pincha magnit o'chirish xususiyatlarini va doimiy tokning noto'g'ri oqimlarini samarali ravishda to'xtatish uchun kengaytirilgan yoy kameralarini o'z ichiga oladi.





Qo'lga olish uchun elektr reytinglari

Tasniflashdasigortalar turlari, muhandislar birinchi navbatda elektr reytinglarini olishlari kerak:

Nominal oqim (In):Uzluksiz oqim sug'urta erimasdan ko'tara oladi.

Nominal kuchlanish:Ajratib turadipast kuchlanishli sigortalar(1000V gacha) danyuqori voltli sigortalar(1000V dan yuqori).

Kelajakdagi qisqa tutashuv toki- (Isc):Tizim etkazib berishi mumkin bo'lgan maksimal nosozlik oqimi. Sug'urtareytingni buzishbu qiymatdan katta yoki teng bo'lishi kerak.

Vaqt-joriy egri chizig'i:Sug'urta javob tezligini belgilaydi; I²t ga ulangan (energiya-orqali).



Mexanik va ekologik omillar

Sigortalar nafaqat elektr ko'rsatkichlarida, balki jismoniy chidamlilikda ham farqlanadi. Parametrlarga quyidagilar kiradi:

O'rnatish turi: tenglikni, panelni o'rnatish, inline, DIN ray yoki murvatli ulanish.

Kontakt qarshiligi: past qiymatlar terminallarda issiqlik hosil bo'lishini kamaytiradi.

Haroratning ko'tarilishi: Haddan tashqari issiqlik sug'urta muddatini qisqartiradi va aniqlikka ta'sir qiladi.

IP reytingi: tashqi makon yoki avtomobil uchun chang va suvga chidamliligini aniqlaydi.



Muvofiqlik va standartlarga mos kelishingiz kerak

Har bir sug'urta toifasi xalqaro standartlarga bog'liq:

UL 248:Shimoliy Amerikadagi sug'urta tasniflarini qamrab oladi.

IEC 60269:Past kuchlanishli sigortalar uchun global standart-.

UL 4248:Xavfsiz o'rnatishni ta'minlaydigan sug'urta ushlagichlarini boshqaradi.

ISO 8820:Avtomobil sug'urtasiga qo'yiladigan talablar.

Sug'urta turini to'g'ri sertifikatlash bilan mos kelmaslik muvofiqlikni bekor qilishi va tizimni xavf ostiga qo'yishi mumkin.

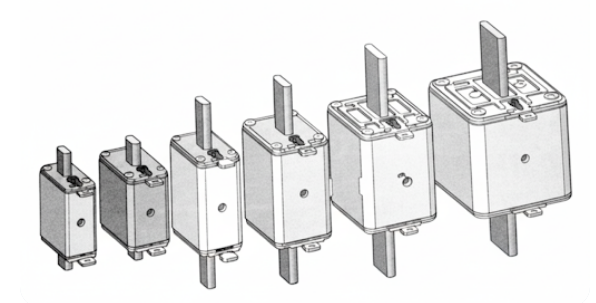

3.1 NH sigortalar (past kuchlanishli yuqori uzilish sig'imi)

NH sigortalari(nemis tilidan "Niederspannungs-Hochleistungs") past-voltajli, yuqori uzilish qobiliyatiga ega qurilmalar. Ular tarqatish platalari, motorni boshqarish markazlari va og'ir sanoat yuklari uchun mo'ljallangan. 120 kA gacha uzilish quvvatiga ega NH sigortalari past kuchlanishli tarmoqlarda kuchli qisqa tutashuvlardan himoya qiladi.

Voltaj sinfi: Odatda 690V AC gacha.

Ilovalar: Sanoat kommutatorlari, quvvat taqsimoti, o'chirgichlar uchun zaxira himoyasi.

Afzalliklari: Yuqori sindirish qobiliyati, standartlashtirilgan o'lchamlar.

NH sug'urta turlari Germaniyada paydo bo'lgan va past kuchlanishli sanoat ilovalari uchun mo'ljallangan yuqori uzilish qobiliyatiga ega sug'urtalarning muhim toifasini ifodalaydi. "NH" belgisi "Niederspannung Hochleistung" (past kuchlanishli yuqori unumdorlik) degan ma'noni anglatadi, bu ularning ixcham o'lchamlarni saqlab, juda yuqori nosozlik oqimlarini to'xtatish qobiliyatini aks ettiradi. Bularsigortalar turlariPichoq bilan{0}}oʻziga xos aloqa tizimi va mustahkam sopol korpus konstruksiyasi bilan ajralib turadi, bu esa ularga baʼzi konfiguratsiyalarda 100kA dan ortiq toʻxtash koʻrsatkichlariga erishish imkonini beradi.

NH sug'urtalarining konstruktsiyasi bir nechta asosiy dizayn elementlarini o'z ichiga oladi, bu ularning yuqori uzilish qobiliyatiga ega sug'urta ishlashiga yordam beradi. Keramika korpusi mukammal mexanik mustahkamlik va issiqlik barqarorligini ta'minlaydi, pichoq{1}}kontaktlari esa ishonchli elektr ulanishlarini ta'minlaydi va almashtirishni osonlashtiradi. Ichki konstruktsiyada kvarts qumi bilan o'ralgan bir nechta parallel sug'urta elementlari mavjud bo'lib, ular yoyni so'ndiruvchi vosita bo'lib xizmat qiladi-va nosozlik uzilishida mexanik yordam beradi.

NH sigortalari sanoat dvigatellarini boshqarish markazlarida, quvvat taqsimlash tizimlarida va yuqori nosozlik oqimlari kutilayotgan uskunalarni himoya qilishda keng qo'llaniladi. Ularning standartlashtirilgan o'lchamlari (000, 00, 0, 1, 2, 3 va 4) himoya talablarini muayyan ilovalarga moslashtirishda moslashuvchanlikni ta'minlaydi. Yuqori uzilish qobiliyati, ixcham o'lcham va ishonchli ishlashning kombinatsiyasi NH sug'urta turlarini, ayniqsa, bo'sh joy cheklovlari va yuqori nosozlik oqimlari samarali himoya echimlarini talab qiladigan zamonaviy sanoat ob'ektlari uchun mos qiladi.



3.2 Silindrsimon (NF) sigortalar

Silindrsimon sigortalar, shuningdek, kartrijli sigortalar sifatida ham tanilgan, eng keng tarqalganlari orasidasigortalar turlarielektronika va sanoat nazoratida. Ular IEC 60269 tomonidan standartlashtirilgan va 6 × 32 mm, 10 × 38 mm, 14 × 51 mm va 22 × 58 mm kabi o'lchamlarga ega.

Ilovalar: Maishiy elektronika, yorug'lik, sanoat rölesi, kichik motorlar.

Taroziga soling: ixcham, oson almashtirish, keng foydalanish imkoniyati.

Kamchiliklari: NH yoki murvatli sigortalar bilan solishtirganda past oqim ko'rsatkichlari.

Silindrsimon sug'urta turlari, shuningdek, kartrij sigortalari sifatida ham tanilgan, butun dunyo bo'ylab elektr himoya vositalarining eng keng tarqalgan va ko'p qirrali toifalaridan birini ifodalaydi. Bularsigortalar turlarimexanik qo'llab-quvvatlash va elektr ulanish nuqtalarini ta'minlaydigan metall so'nggi qopqoqli quvurli konstruktsiyasi bilan ajralib turadi. Silindrsimon sigortalarning standartlashtirilgan o'lchamlari, jumladan, 6 × 32 mm, 10 × 38 mm, 14 × 51 mm va 22 × 58 mm kabi mashhur o'lchamlar bir-birini almashtirishni ta'minlaydi va xarid qilish va texnik xizmat ko'rsatish tartib-qoidalarini soddalashtiradi.

Silindrsimon sigortalarning ichki konstruktsiyasi ularning qo'llanilishi va ishlash talablariga qarab o'zgaradi. Tez{1}}tasir etuvchi versiyalar haddan tashqari oqim sharoitida tez erish uchun moʻljallangan nozik simli elementlarga ega boʻlib, ularni yarimoʻtkazgichlarni himoya qilish va sezgir elektron uskunalar uchun ideal qiladi. Sekin{3}}zarbali variantlar dvigatelni ishga tushirish toklari kabi vaqtinchalik haddan tashqari yuklanishlarga bardosh bera oladigan issiqlik massasi elementlarini o'z ichiga oladi va shu bilan birga nosozlikdan ishonchli himoyani ta'minlaydi.

Yevropa va Osiyo-Tinch okeani bozorlari silindrsimon sug‘urta standartlarini keng qo‘llagan, ular terminal konstruksiyalari va unumdorlik xususiyatlarining o‘zgarishiga ega. Umumiy ilovalarga motorni boshqarish sxemalari, yoritish tizimlari, elektron jihozlarni himoya qilish va-umumiy maqsadli elektr taqsimoti kiradi. Ushbu kartrijli sug'urta turlarining ixcham o'lchamlari va standartlashtirilgan o'rnatish tartibi turli xil kuchlanish va oqim diapazonlarida ortiqcha oqimdan ishonchli himoyani ta'minlagan holda turli xil uskunalar konstruktsiyalariga integratsiyani osonlashtiradi.



3.3 BS murvatli ulanish sigortalari

Boltli sigortalarEV, akkumulyator himoyasi va DC tizimi ilovalarida keng tarqalgan. Ular vida yoki murvatli ulanishlar yordamida o'rnatiladi, past kontakt qarshiligini va yuqori ishonchliligini ta'minlaydi. Voltaj diapazonlari ko'pincha 200Vdc, 500Vdc va 750Vdc variantlarini o'z ichiga oladi.

Ilovalar: Elektr transport vositalari, energiya saqlash tizimlari, sanoat shahar avtobuslari.

Taroziga soling: Ajoyib aloqa yaxlitligi, kam quvvat yo'qotilishi.

Kamchiliklari: momentni nazorat qilish va davriy termal tekshiruvlarni talab qiladi.

BS murvatli ulanish sigortalari maxsus toifani ifodalaydisigortalar turlarixavfsiz mexanik ulanishlarni talab qiluvchi yuqori{0}}joriy ilovalar uchun maxsus ishlab chiqilgan. Ushbu murvatli sug'urta turlari tishli ulanishlar bilan mustahkam terminal tuzilmalariga ega bo'lib, ular past kontakt qarshiligini va talab qilinadigan muhitda ishonchli elektr ishlashini ta'minlaydi. Boltli ulanish dizayni pichoq yoki ferrul kontaktlari bilan solishtirganda yuqori mexanik barqarorlikni ta'minlaydi, bu ularni tebranish, termal aylanish va yuqori nosozlik oqimlari kuchlanishiga duchor bo'lgan ilovalar uchun ideal qiladi.

BS murvatli sigortalar qo'llash doirasi elektr transport vositalari va energiya saqlash tizimlarining o'sishi bilan sezilarli darajada kengaydi. EV sug'urta ilovalari odatda 200Vdc dan 750Vdc gacha bo'lgan doimiy kuchlanishlarni o'z ichiga oladi, bu erda yuqori nosozlik oqimlarining ishonchli uzilishi yo'lovchilar xavfsizligi va jihozlarni himoya qilish uchun juda muhimdir. Batareyani himoya qilish tizimlari past kuchlanishni pasaytirish va uzoq vaqt xizmat qilish muddati davomida ishonchli ishlashni ta'minlashda birlamchi haddan tashqari oqim muhofazasini ta'minlash uchun murvatli sug'urta turlaridan foydalanadi.

Boltli ulanish sigortalarining konstruktiv xususiyatlari orasida kabel ushlagichlari uchun moʻljallangan ogʻir yuk terminallari, mexanik mustahkamlik uchun mustahkam keramika yoki kompozit korpuslar va toʻgʻridan-toʻgʻri toʻgʻridan-toʻgʻri foydalanish uchun optimallashtirilgan ixtisoslashtirilgan kamon oʻchirish tizimlari- kiradi. Terminal dizayni turli kabel o'lchamlari va ulanish usullarini o'z ichiga oladi, tizimni loyihalash va o'rnatishda moslashuvchanlikni ta'minlaydi. Bularsigortalar turlaritexnik xizmat ko'rsatish imkoniyati va ulanish ishonchliligi muhim ahamiyatga ega bo'lgan ilovalarda ayniqsa qimmatlidir.



3.4 Evropa kvadrat korpusli sigortalar

Kvadrat korpusli sigortalarsanoat va qayta tiklanadigan energiya tizimlarida keng qo'llaniladi. Ular tekis, pichoq yoki murvatli uchlari kabi bir nechta terminal dizaynini taklif qiladi va ko'pincha ular uchun tanlanadiyarimo'tkazgichli sug'urtailovalar.

Ilovalar: invertorlar, UPS, sanoat drayvlar, quyosh massivlari.

Taroziga soling: modulli, yuqori oqim ko'rsatkichlari, yarimo'tkazgichlarni himoya qilish uchun past I²t.

Kamchiliklari: katta hajmli, to'g'ri o'rnatish uskunasini talab qiladi.

Evropa kvadrat korpusli sigortalar o'ziga xos toifani tashkil qiladisigortalar turlarito'rtburchaklar uy-joy dizayni va ko'p qirrali terminal konfiguratsiyasi bilan tavsiflanadi. Ushbu kvadrat korpusli sug'urta turlari bir nechta terminal variantlarini taklif etadi, jumladan, tekis pichoqli terminallar, amerikacha uslubdagi pichoq pichoqlari va ixtisoslashtirilgan yarimo'tkazgich himoya terminallari, turli xil ilovalar talablari uchun moslashuvchanlikni ta'minlaydi. Kvadrat korpus dizayni ichki hajmdan foydalanishni optimallashtiradi, bu esa silindrsimon muqobillarga nisbatan yaxshilangan kamon-söndürme imkoniyatlari va yaxshilangan issiqlik boshqaruviga imkon beradi.

Kvadrat korpusli sigortalarda mavjud bo'lgan terminal xilma-xilligi sanoat tarmoqlarida maxsus dastur ehtiyojlarini qondiradi. Yassi terminallar elektron jihozlar va boshqaruv panellari uchun mos keladigan ixcham ulanishlarni ta'minlaydi, pichoq terminallari esa quvvat taqsimlash ilovalari uchun yuqori oqim quvvatini taklif qiladi. Yarimo'tkazgichli sug'urta variantlari sanoat drayvlar va qayta tiklanadigan energiya tizimlarida IGBT, tiristorlar va quvvat diyotlari kabi quvvat elektron qurilmalarini himoya qilish uchun optimallashtirilgan maxsus terminal konstruktsiyalariga ega.

Sanoat va energiya saqlash ilovalari yuqori mahsuldorlik va o'rnatish moslashuvchanligi kombinatsiyasi tufayli Evropa kvadrat korpusli sigortalardan keng foydalanadi. Bularsigortalar turlariOdatda ishonchli himoya va oson texnik xizmat ko'rsatish muhim bo'lgan motorli drayverlarda, UPS tizimlarida, batareya quvvatini saqlash tizimlarida va qayta tiklanadigan energiya qurilmalarida mavjud. Standartlashtirilgan o'rnatish o'lchamlari panelni integratsiyalashuvini osonlashtiradi, mavjud reytinglarning xilma-xilligi esa boshqa tizim komponentlari bilan optimal himoya muvofiqlashtirishni ta'minlaydi.



3.5 Shimoliy Amerika quvurlari sug'urtalari (J, R, T va boshqalar)

Shimoliy Amerikada UL 248 standartlashtirilganni belgilaydisug'urta sinflariJ, R, T, L sinflari va boshqalar kabi. Ularning har biri o'ziga xos kuchlanish, oqim va uzilish ko'rsatkichlariga, shuningdek, o'zaro almashish uchun standartlashtirilgan o'lchamlarga ega.

J toifali sigortalar:Ko'pincha sanoat boshqaruv panellarida ishlatiladigan ixcham, yuqori uzilish darajasi.

T sinfidagi sigortalar:Juda tez{0}}tasir qiladi, UPS va yarimo'tkazgichlarni himoya qilish uchun ideal.

R sinfidagi sigortalar:Umumiy maqsadlarda foydalanish uchun-kechiktirilgan va tezkor{1}}versiyalari mavjud.-

Ushbu sug'urta sinflari almashtirishni osonlashtiradi va UL{0}}ro'yxatdagi sug'urta ushlagichlari bilan mos kelishini kafolatlaydi.

Shimoliy Amerika quvurlari sug'urta tasniflari keng qamrovli tizimni ifodalaydisigortalar turlariUL 248 standartlari bo'yicha standartlashtirilgan bo'lib, turli xil ilovalar uchun o'ziga xos ishlash xususiyatlarini ta'minlaydi. T toifali sug'urta turlari o'zining-tezkor ta'sir ko'rsatish xususiyatlari va yuqori uzilish ko'rsatkichlari bilan mashhur bo'lib, ularni sezgir elektron uskunalar va yarimo'tkazgich qurilmalarini himoya qilish uchun ideal qiladi. Ushbu sigortalar ixcham o'lchamlarga ega bo'lib, ko'pincha 200 kA uzilish ko'rsatkichlaridan oshadi.

J toifali sigortalar motorni himoya qilish va umumiy{2}}foydalanish uchun koʻp funksiyalilikni taʼminlab, tezkor{0}}vaqt va vaqtni kechiktirish variantlarini taklif etadi. Vaqtni kechiktirish versiyalari{4}}dvigatelni ishga tushirish toklarini oʻz ichiga oladi, shu bilan birga ishonchli nosozliklardan himoya qiladi va bu ularni sanoat motorini boshqarish ilovalarida mashhur qiladi. R sinfidagi sug'urta ham xuddi shunday tez va vaqtni kechiktirish-opsiyalari bilan ta'minlaydi, ammo rad etuvchi tipdagi terminallar-oqim bo'lmagan-ushlagichlariga o'rnatilishiga to'sqinlik qiladi va barqaror himoya ishlashini ta'minlaydi.

Yarimo'tkazgichlarni himoya qilish dasturlari EV zaryadlash tizimlari, batareyalarni boshqarish tizimlari va sanoat nazorat qilish uskunalarida quvvat elektron qurilmalarini himoya qilish uchun mo'ljallangan Shimoliy Amerika quvurli ixtisoslashtirilgan sigortalardan keng foydalanadi. Ushbu yarimo'tkazgichli sug'urta turlari millisekundlarda o'lchanadigan tozalash vaqtlari bilan ultra-tezkor javob xususiyatlariga ega bo'lib, qimmat quvvatli yarimo'tkazgichlarni nosozlik holatlarida shikastlanishdan himoya qiladi. Yuqori-tezkor javob va yuqori uzilish qobiliyati kombinatsiyasi buni amalga oshiradisigortalar turlariuskunalar narxi va ishonchliligi muhim omillar bo'lgan zamonaviy elektr elektron ilovalari uchun zarur.





4.1 Tez-Ajratish va sekin-Sigortalar yonishi

O'rtasidagi eng muhim farqlardan birisigortalar turlarijavob tezligi:

Tez ishlaydigan sigortalar-:Kichkina ortiqcha yuk ostida tezda uzilish uchun mo'ljallangan; yarimo'tkazgichli qurilmalar uchun ideal.

Sigortalar-sekin yonadi:Vaqtinchalik kuchlanishlarga (masalan, dvigatelni ishga tushirish oqimlari) bardosh bering, lekin doimiy ortiqcha yuklanishlar paytida ochiq.

Noto'g'ri xarakteristikani tanlash noqulay qo'zg'alish yoki himoyaning etarli emasligiga olib keladi.

Tez{0}}ta'sir etuvchi sug'urta va sekin yonuvchi sug'urta turlari-o'rtasidagi farq ularning joriy xususiyatlari va mo'ljallangan ilovalarida-dir. Tez{4}}ta'sir etuvchi sug'urtalar haddan tashqari oqim sharoitlariga duchor bo'lganda tez ishlashga mo'ljallangan bo'lib, odatda oqim o'z nominalidan oshib ketganda soniyalar yoki sekundlarning fraktsiyalari ichida ochiladi. Bularsigortalar turlariminimal termal massaga ega bo'lgan nozik sug'urta elementlari mavjud bo'lib, noto'g'ri oqimlar paydo bo'lganda tez isitish va erish imkonini beradi. Tez javob berish ularni nozik elektron komponentlar, yarimo'tkazgichlar va hatto qisqa muddatli haddan tashqari oqim sharoitlariga ham toqat qila olmaydigan uskunalarni himoya qilish uchun ideal qiladi.

Sekin{0}}zarbalovchi sigortalar, aksincha, oldindan belgilangan vaqt oralig'ida vaqtinchalik haddan tashqari oqim sharoitlariga bardosh bera oladigan termal massa elementlari yoki maxsus qotishmalarni o'z ichiga oladi. Ushbu sug'urta turlari dvigatelning ishga tushirish oqimlari, transformator oqimlari va kondansatkichlarni zaryadlash oqimlari kabi normal ishlaydigan vaqtinchalik jarayonlarni ta'minlash uchun ishlab chiqilgan va shu bilan birga doimiy haddan tashqari oqim sharoitidan ishonchli himoya qiladi. Vaqt-kechikish xususiyati ikki-elementli konstruksiya orqali erishiladi, bunda bahor-yuklangan tetik elementi haddan tashqari oqim sharoitlarida ishlaydi, termal element esa ortiqcha yuk sharoitlarini boshqaradi.

Ushbu sug'urta turlarini tanlash yuk xususiyatlari va himoya talablariga bog'liq. Tez ta'sir etuvchi{1}}sigortalar yarimo'tkazgichlarni himoya qilish dasturlarida ustunlik qiladi, bunda komponentlar shikastlanishining oldini olish uchun nosozliklarni tezda tozalash zarur. Quvvat elektroniği, elektron sxemalar va o'lchash uskunalari odatda tezkor himoyani talab qiladi. Dvigatelni himoya qilish, yuqori oqim oqimlari bo'lgan yoritish davrlari va normal ish paytida vaqtinchalik haddan tashqari oqimlar kutilayotgan quvvat manbalari uchun-sekin ishlaydigan sigortalar afzalroqdir. Ushbu xususiyatlarni tushunish uskunani optimal himoya qilish uchun to'g'ri sug'urta tanlashni ta'minlaydi.



4.2 I²t va muvofiqlashtirishni tushunish

I²t parametri hamma uchun asosiy xususiyatdirsigortalar turlari, sug'urta ishlash jarayonida o'tishga imkon beradigan issiqlik energiyasini miqdoriy aniqlash. Amper kvadrat soniyalarda o'lchanadigan bu parametr sug'urta ishlashini tushunish va boshqa himoya vositalari bilan to'g'ri muvofiqlashtirishni ta'minlash uchun juda muhimdir. I²t qiymati ikki komponentdan iborat:-arklanishdan oldingi I²t (sugʻurta elementi erishi oldidan soʻrilgan energiya) va umumiy I²t (nosozlik boshlanishidan to toʻliq uzilishgacha boʻlgan energiya).

Vaqt{0}}joriy egri chiziqlari sug'urtaning ishlash xususiyatlarining grafik tasvirini taqdim etadi, turli sug'urta turlari uchun qo'llaniladigan oqim va tozalash vaqti o'rtasidagi bog'liqlikni ko'rsatadi. Ushbu egri chiziqlar himoyani muvofiqlashtirish bo'yicha tadqiqotlar uchun zarur bo'lib, muhandislarga noto'g'ri holatlarda sigortalar to'g'ri ketma-ketlikda ishlashini tekshirishga imkon beradi. To'g'ri muvofiqlashtirish faqat nosozlikka eng yaqin sug'urta ishlashini ta'minlaydi, tizimning uzilishini minimallashtiradi va ta'sirlanmagan kontaktlarning zanglashiga olib keladigan elektr ta'minotini saqlab qoladi.

Turli xillar o'rtasidagi muvofiqlashtirishsigortalar turlariva boshqa himoya qurilmalari vaqtni{0}}joriy xususiyatlar va I²t qiymatlarini sinchkovlik bilan tahlil qilishni talab qiladi. Yuqori oqimdagi himoya qurilmalari avvalambor quyi oqim qurilmalariga nosozliklarni bartaraf etishi uchun etarlicha yuqori I²t qiymatlari va uzoqroq ishlash vaqtlariga ega bo'lishi kerak. Ushbu tanlab muvofiqlashtirish, ayniqsa, keraksiz elektr uzilishlari sezilarli operatsion va moliyaviy ta'sirlarga olib kelishi mumkin bo'lgan shifoxonalar, ma'lumotlar markazlari va sanoat jarayonlari kabi muhim ilovalarda juda muhimdir. Zamonaviy kompyuter yordamida{4}}tahlil vositalari sug'urta xususiyatlari va tizim ishlashini batafsil taqqoslash orqali muvofiqlashtirish tadqiqotlarini osonlashtiradi.



Sug'urta energiyasi-o'tish (I²t) nosozliklarni bartaraf etish vaqtida himoyalangan uskunaga uzatiladigan termal kuchlanishni tavsiflaydi. Past I²t yarimo'tkazgichlarni himoya qilish uchun juda muhimdir. Muhandislar ham maslahatlashadilarvaqt-joriy egri chiziqlariselektivlikni ta'minlash, o'chirgichlar bilan sigortalarni muvofiqlashtirish.





5.1 EV va batareya sug'urtalari

EV sigortalarielektr transport vositalari va energiya saqlash tizimlarida yuqori-kuchlanishli shahar ilovalari uchun moʻljallangan. Ular 400V–1000Vdc muhitlarga bardosh berishi, yuqori kuchlanishli oqimlarga bardosh berishi va katta nosozlik oqimlarini xavfsiz tarzda uzishi kerak.

Ilovalar: EV akkumulyatorlari, toʻgʻridan-toʻgʻri toʻgʻridan-toʻgʻri tez zaryadlovchilar, -bortda zaryadlovchilar (OBC).

Xususiyatlari: Yuqori DC uzilish qobiliyati, ixcham qadoqlash, tebranish qarshiligi.



Elektr avtomobil texnologiyasining jadal kengayishi yuqori kuchlanishli shahar tizimlarining noyob himoya talablarini qondirish uchun moʻljallangan maxsus EV sugʻurta turlarini ishlab chiqishga turtki boʻldi. Bularsigortalar turlari400V dan 1000V gacha bo'lgan doimiy kuchlanish, yuqori nosozlik oqimlari va yo'lovchilarni himoya qilish uchun qat'iy xavfsizlik talablari bilan tavsiflangan qiyin sharoitlarda ishlaydi. EV ilovalari transport vositalarining og'irligini kamaytirish va samaradorlikni oshirish uchun ixcham o'lchamlari va engil konstruktsiyasini saqlab qolgan holda, doimiy oqimdagi nosozlik oqimlarini xavfsiz tarzda to'xtata oladigan sigortalarni talab qiladi.

Batareya sug'urta ilovalari elektr transport vositalaridan tashqari energiya saqlash tizimlari, uzluksiz quvvat manbalari va tarmoq{0}}o'lchovli batareya o'rnatishlarni o'z ichiga oladi. Ushbu tizimlar zamonaviy litiy{2}}ionli batareya tizimlarining past ichki qarshiligi tufayli juda yuqori darajalarga yetishi mumkin bo'lgan akkumulyator nosozliklari oqimlarining o'ziga xos xususiyatlarini boshqarishga qodir bo'lgan himoya qurilmalarini talab qiladi. Batareyani himoya qiluvchi sigortalar tizim samaradorligini maksimal darajada oshirish uchun past kuchlanish pasayishini saqlab, keng harorat oralig'ida ishonchli ishlashni ta'minlashi kerak.

EV va batareya sug'urta turlarining konstruktsiyasi ushbu talabchan talablarni qondirish uchun ilg'or materiallar va dizayn xususiyatlarini o'z ichiga oladi. Kumush{1}}qoplangan kontaktlar kontakt qarshiligini va kuchlanishning pasayishini kamaytiradi, ixtisoslashgan kamon{2}}söndürme tizimlari esa doimiy to'lqinning ishonchli uzilishini ta'minlaydi. Issiqlik boshqaruvi xususiyatlari normal ish paytida haddan tashqari qizib ketishning oldini oladi, mustahkam korpuslar tebranish, haroratning haddan tashqari ta'siri va potentsial ta'sir shikastlanishiga duchor bo'lgan avtomobil muhitida mexanik himoyani ta'minlaydi. Bular ixtisoslashgansigortalar turlariavtomobil xavfsizligi standartlari, shu jumladan avariya sinovlari va atrof-muhitga chidamlilik talablari bo'yicha keng qamrovli sinovdan o'tish.



5.2 PV va qayta tiklanadigan energiya sug'urtalari

gPV sigortalarifotovoltaik ilovalar uchun ixtisoslashgan. Ular quyosh panellarini, kombayn qutilarini va invertorlarni haddan tashqari oqim va teskari oqimdagi nosozliklardan himoya qiladi.

Voltaj: Umumiy reytinglar 1000Vdc va 1500Vdc ni o'z ichiga oladi.

Ilovalar: Quyosh fermalari, kombayn qutilari, markaziy invertorlar.

Xususiyatlari: PV massivlarida uzoq vaqt davomida past ortiqcha oqim bilan ishlash uchun mo'ljallangan.

Fotovoltaik tizimlar quyosh qurilmalarining o'ziga xos xususiyatlarini, shu jumladan teskari oqim sharoitlarini, yuqori atrof-muhit haroratini va shahar yoyi uzilish muammolarini hal qilish uchun mo'ljallangan maxsus PV sug'urta turlarini talab qiladi. Bularsigortalar turlariQuyosh panellari simlarini, kombayn qutilarini va inverter kirishlarini himoya qilish uchun maxsus ishlab chiqilgan xalqaro standartlar bo'yicha gPV (fotovoltaik umumiy maqsadli) sug'urta sifatida tasniflanadi. gPV tasnifi sigortalar PV tizimlarida yuzaga kelishi mumkin bo'lgan haddan tashqari oqim va teskari oqim sharoitlarini xavfsiz tarzda to'xtatishi mumkinligini ta'minlaydi.

Quyosh sug‘urtasi ilovalari turar-joy va kommunal qurilmalarda-torli himoya, kombinator qutisi himoyasi va doimiy tokni uzish funksiyalarini o‘z ichiga oladi. Tarmoqli sigortalar quyosh panellarining alohida simlarini tuproqdagi nosozliklar, yoy nosozliklari yoki qayta besleme sharoitlari tufayli yuzaga keladigan haddan tashqari oqim sharoitlaridan himoya qiladi. Kombinator qutisi ilovalari texnik xizmat ko'rsatish uchun ishonchli izolyatsiya imkoniyatlarini ta'minlagan holda boshqa himoya qurilmalari bilan muvofiqlashtirishga qodir bo'lgan sigortalarni talab qiladi. Quyosh qurilmalarining og'ir ish muhiti, jumladan, ekstremal haroratlar, UV ta'siri va ob-havo sharoitlari mustahkam sug'urta qurilishini talab qiladi.

Quyoshdan tashqari qayta tiklanadigan energiya tizimlari, shu jumladan shamol va energiyani saqlash qurilmalari ixtisoslashtirilgandan foydalanadisigortalar turlariularning maxsus himoya talablari uchun mo'ljallangan. Shamol turbinasi ilovalari generatorning noto'g'ri oqimlarini bartaraf eta oladigan va yuqori tebranish muhitida ishonchli himoyani ta'minlaydigan sug'urtalarni talab qiladi. Energiyani saqlash ilovalari batareyani himoya qilish va tarmoqqa ulanish vazifalari uchun mos sigortalarni talab qiladi. Qayta tiklanadigan energiya manbalarini elektr tarmoqlariga integratsiya qilish tarmoq barqarorligi va xavfsizligini ta'minlashda ishonchli ishlashni ta'minlash uchun himoya tizimlarini diqqat bilan muvofiqlashtirishni talab qiladi.



5.3 Yarimo'tkazgichlarni himoya qiluvchi sigortalar

Bularyarimo'tkazgichli sigortalarIGBTlar, rektifikatorlar va drayvlar kabi sezgir quvvatli elektronikalarni himoya qilish uchun -aR sug'urta deb ham ataladigan juda tez ishlaydi. Ular juda past I²t xususiyatiga ega va odatda kvadrat-korona yoki murvatli turlarga ega.

Ilovalar: o'zgaruvchan chastotali drayverlar, UPS, yuqori{0}}quvvat konvertorlari.

Taroziga soling: Qimmatbaho yarimo'tkazgichlarni himoya qiladi, energiyaning minimal-o'tishini ta'minlaydi.

Kamchiliklari: cheklangan umumiy{0}}maqsadda foydalanish; boshqa himoya vositalari bilan bog'langan bo'lishi kerak.

Yarimo'tkazgichli himoya sigortalari yuqori darajada ixtisoslashgansigortalar turlariIGBTlar, quvvat MOSFETlari, tiristorlar va quvvat diyotlari kabi qimmat quvvatli elektron qurilmalarni himoya qilish uchun ishlab chiqilgan. Ushbu yarimo'tkazgichli himoya sug'urta turlari ultra{1}}tezkor javob xususiyatlariga ega bo'lib, tozalash vaqtlari millisekundlarda yoki hatto mikrosekundlarda o'lchanadi, bu esa noto'g'ri holatlarda sezgir yarimo'tkazgich birikmalarining shikastlanishining oldini oladi. Tez javob berish qobiliyatiga optimallashtirilgan sug'urta elementi dizayni va ilg'or-arqonni o'chirish tizimlari orqali erishiladi.

aR sug'urta tasniflari (motor zanjiri himoyasi bilan birga) yarimo'tkazgichli qurilmalar vosita ishini boshqaradigan vosita drayverlari va o'zgaruvchan chastotali drayverlar uchun maxsus himoyani ta'minlaydi. Ushbu sigortalar yarimo'tkazgichli kommutatsiya qurilmalari uchun zahiraviy himoyani ta'minlab, vosita haddan tashqari yuk himoyasi bilan muvofiqlashtiriladi. aR belgisi bularni ta'minlaydisigortalar turlariyarimo'tkazgichning noto'g'ri sharoitlarida ishonchli himoyani ta'minlagan holda normal vosita ishga tushirish sharoitida ishlamaydi.

Yarimo'tkazgichlarni himoya qiluvchi sigortalar uchun ilovalar sanoat avtomatizatsiyasida, qayta tiklanadigan energiya tizimlarida, elektr transport vositalarida va tarmoq{0}}bog'langan inverterlarda quvvat elektronikasining ko'payishi bilan kengayishda davom etmoqda. Zamonaviy sanoat drayvlar, UPS tizimlari va energiya konvertatsiya qilish uskunalari ko'p millionli{2}}o'rnatishlarni qimmat yarimo'tkazgichlarning nosozliklaridan himoya qilish uchun ushbu maxsus sug'urtalarga tayanadi. Yarimo'tkazgichli himoya sigortalarini tanlash mezonlari himoyalangan qurilmalar bilan I²t muvofiqligi, tizim ishlashi uchun mos kuchlanish ko'rsatkichlari va muayyan uskuna konstruktsiyalari uchun mos keladigan mexanik konfiguratsiyalarni o'z ichiga oladi. Bularni to'g'ri qo'llashsigortalar turlaritexnik xizmat ko'rsatish xarajatlarini va tizimning ishlamay qolish vaqtini minimallashtirish bilan birga uskunaning ishonchli ishlashini ta'minlaydi.





Harsug'urta turixalqaro yoki mintaqaviy standartlarga mos kelishi kerak. Ushbu standartlar kuchlanish sinflari, o'lchamlari, sinov tartiblari va xavfsizlik chegaralarini belgilaydi.

UL 248:Shimoliy Amerika sug'urta standarti. U J, R, T, L, CC va boshqa ko'plab sinflarni belgilaydi.

IEC 60269:Silindrsimon, NH va kvadrat-tanosil sigortalarni qamrab oluvchi global past kuchlanishli sug'urta standarti.

ISO 8820:Standart avtomobil sug'urtasi, pichoq va murvat{0}}pastki sigortalar.

RoHS & REACH:Xavfli moddalar uchun ekologik muvofiqlik.

Tegishli sertifikatga ega bo'lmagan sug'urta tanlash ham xavfsizlik, ham tartibga soluvchi tasdiqlash uchun xavf tug'diradi. Muhandislar sigortalar tegishli belgilarga ega ekanligini tekshirishlari kerak (UL ro'yxati, CSA, VDE, Idoralar).

Xalqaro standartlar turli xil mahsulotlarni loyihalash, sinovdan o'tkazish va qo'llashni boshqaradisigortalar turlariturli ishlab chiqaruvchilar va ilovalarda barqaror ishlash va xavfsizlikni ta'minlash. UL 248 turli xil sug'urta turlarini, shu jumladan J, T sinf, R va yarimo'tkazgichlarni himoya qiluvchi sug'urta turlarini o'z ichiga olgan maxsus kichik toifalar bilan elektr sug'urtalarini qamrab oluvchi keng qamrovli Shimoliy Amerika standartini ifodalaydi. Ushbu standart ishonchli ishlash va foydalanuvchi xavfsizligini ta'minlash uchun ishlash talablari, sinov tartiblari va markalash talablarini belgilaydi.

IEC 60269 past kuchlanishli sug'urta uchun xalqaro standart bo'lib xizmat qiladi va sug'urta konstruktsiyasi, ishlash xususiyatlari va sinov tartib-qoidalari uchun batafsil spetsifikatsiyalarni taqdim etadi. Ushbu standart turli xil sug'urta turlarini o'z ichiga oladi, shu jumladan NH sigortalari, silindrsimon sigortalar va butun dunyo bo'ylab ishlatiladigan pichoqli sigortalar. IEC standarti global muvofiqlikni ta'minlaydi va ishlab chiqaruvchilarga ishonchli himoya mahsulotlarini ishlab chiqish uchun izchil dizayn mezonlarini taqdim etadi. IEC 60269 ga muvofiqlik sug'urta ishlab chiqaruvchilariga barqaror ishlash xususiyatlarini ta'minlagan holda xalqaro bozorlarga chiqish imkonini beradi.



Ixtisoslashgan ilovalar asosiy elektr standartlaridan tashqari qo'shimcha sertifikatlarni talab qiladi. ISO 8820 yo'l transport vositalari uchun sug'urta standartlariga javob beradi, bu avtomobil ilovalari tebranishga chidamlilik, harorat ko'rsatkichlari va halokat xavfsizligi uchun maxsus talablarga javob berishini ta'minlaydi. RoHS va REACH kabi atrof-muhit qoidalari xavfli materiallardan foydalanishni cheklash va materiallar tarkibini hujjatlashtirishni talab qilish orqali sug'urta ishlab chiqarishga ta'sir qiladi. Ushbu me'yoriy talablar tanlovga ta'sir qiladisigortalar turlarimaishiy elektronika va avtomobil tizimlari kabi atrof-muhitga rioya qilish majburiy bo'lgan ilovalarda.



7.2 Sug'urta turlari va standartlar



Sug'urta turi	Birlamchi standart	Mintaqaviy variantlar	Sertifikatlash organlari	Maxsus talablar
NH sigortalari	IEC 60269-2	DIN 43620, BS 88-2	VDE, BSI, KEMA	Yuqori sindirish qobiliyatini sinovdan o'tkazish
Silindrsimon sigortalar	IEC 60269-3	UL 248-14, JIS C4604	UL, CSA, JET, VDE	Hajmi standartlashtirish
J/T/R sinfi	UL 248 (turli qismlar)	CSA C22.2 No. 106	UL, CSA	Joriy cheklash, rad etish xususiyatlari
PV Sigortalar	IEC 60269-6, UL 2579	TUV 2PfG 1169/08.2007	TUV, UL, IEC CB	Teskari oqim, tashqi ta'sir qilish
Yarimo'tkazgichli sigortalar	IEC 60269-4	UL 248-13	UL, VDE, KEMA	Tez javob, aniqlik yo'q
Avtomobil sigortalari	ISO 8820	SAE J1284, DIN 72581	ISO, SAE, ECE	Tebranish, halokat xavfsizligi





Sertifikatlash va muvofiqlikni nazorat qilish, ayniqsa, avtomobil, dengiz yoki xavfli joylar kabi maxsus ruxsatlarni talab qiladigan ilovalarda, me'yoriy-huquqiy hujjatlarning buzilishi va xavfsizlik bilan bog'liq muammolarga olib kelishi mumkin. UL roʻyxati, Idoralar belgisi yoki boshqa meʼyoriy tasdiqlarni talab qiladigan ilovalarda sertifikatlanmagan sugʻurta turlaridan- foydalanish uskunaning rad etilishi, sugʻurta muammolari va javobgarlik bilan bogʻliq muammolarga olib kelishi mumkin. RoHS muvofiqligi kabi atrof-muhit talablari tartibga solish majburiy bo'lgan ilovalarda ham ko'rib chiqilishi kerak.



Voltaj mos kelmasligi:Tizim kuchlanishidan past bo'lgan sug'urtadan foydalanish yoyning davom etishiga xavf tug'diradi.

Reytingni buzish e'tiborga olinmadi:Tizimning noto'g'ri oqimi sug'urta IR dan oshsa, halokatli nosozlik yuz berishi mumkin.

Noto'g'ri vaqt{0}}joriy xususiyat:Yarimo'tkazgichni himoya qilish uchun{0}}sekin yonuvchi sug'urta tanlash qurilmalarga zarar etkazishi mumkin.

Atrof-muhit nazorati:Haroratning ko'tarilishi, tebranish yoki namlikni hisobga olmaslik sug'urta ishonchliligini pasaytiradi.

Sertifikatlashtirishga e'tibor bermaslik:Sertifikatlashtirilmagan sug'urta-taftish va qonuniy muvofiqlikni tekshirishda muvaffaqiyatsiz bo'lishi mumkin.
